Стандарт IOBase-5 в основном соответствует экспериментальной сети Ethernet фирмы Xerox и может считаться классическим Ethernet. Он использует в качестве среды передачи данных коаксиальный кабель с волновым сопротивлением 50 Ом, диаметром центрального медного провода 2,17 мм и внешним диаметром около 10 мм («толстый» Ethernet). Такими характеристиками обладают кабели марок RG-SHRG-ll.

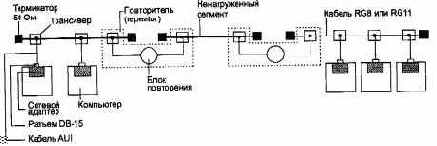

Различные компоненты сети, состоящей из трех сегментов, соединенных повторителями, выполненной на толстом коаксиале, показаны на рис. 3.7.
Рис. 3.7. Компоненты физического уровня сети стандарта 10 Base-5, состоящей из трех сегментов
Кабель используется как моноканал для всех станций. Сегмент кабеля имеет максимальную длину 500 м (без повторителей) и должен иметь на концах согласующие терминаторы
сопротивлением 50 Ом, поглощающие распространяющиеся по кабелю сигналы и препятствующие возникновению отраженных сигналов. При отсутствии терминаторов («заглушек») в кабеле возникают стоячие волны, так что одни узлы получают мощные сигналы, а другие - настолько слабые, что их прием становится невозможным.
Станция должна подключаться к кабелю при помощи приемопередатчика - трансивера (transmitter+Teceiver = transceiver). Трансивер устанавливается непосредственно на кабеле и питается от сетевого адаптера компьютера. Трансивер может подсоединяться к кабелю как методом прокалывания, обеспечивающим непосредственный физический контакт, так и бесконтактным методом.
Трансивер соединяется с сетевым адаптером интерфейсным кабелем А VI (Attachment Unit Interface) длиной до 50 м, состоящим из 4 витых пар (адаптер должен иметь разъем AUI). Наличие стандартного интерфейса между трансивером и остальной частью сетевого адаптера очень полезно при переходе с одного типа кабеля на другой. Для этого достаточно только заменить Трансивер, а остальная часть сетевого адаптера остается неизменной, так как она отрабатывает протокол уровня MAC. При этом необходимо только, чтобы новый Трансивер (например, Трансивер для витой пары) поддерживал стандартный интерфейс AUI.
Для присоединения к интерфейсу AUI используется разъем DB-15.
Допускается подключение к одному сегменту не более 100 трансиверов, причем расстояние между подключениями трансиверов не должно быть меньше 2,5 м. На кабеле имеется разметка через каждые 2,5 м, которая обозначает точки подключения трансиверов. При подсоединении компьютеров в соответствии с разметкой влияние стоячих волн в кабеле на сетевые адаптеры сводится к минимуму.
Трансивер - это часть сетевого адаптера, которая выполняет следующие функции:
прием и передача данных с кабеля на кабель;
определение коллизий на кабеле;
электрическая развязка между кабелем и остальной частью адаптера;
защита кабеля от некорректной работы адаптера.
Последнюю функцию иногда называют «контролем болтливости», что является буквальным переводом соответствующего английского термина (jabber control). При возникновении неисправностей в адаптере может возникнуть ситуация, когда на кабель будет непрерывно выдаваться последовательность случайных сигналов. Так как кабель - это общая среда для всех станций, то работа сети будет заблокирована одним неисправным адаптером. Чтобы этого не случилось, на выходе передатчика ставится схема, которая проверяет время передачи кадра. Если максимально возможное время передачи пакета превышается (с некоторым запасом), то эта схема просто отсоединяет выход передатчика от кабеля. Максимальное время передачи кадра (вместе с преамбулой) равно 1221 мкс, а время jabber- контроля устанавливается равным 4000 мкс (4 мс).

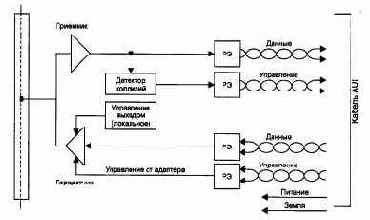

Упрощенная структурная схема трансивера показана на рис. 3.8. Передатчик и приемник присоединяются к одной точке кабеля с помощью специальной схемы, например трансформаторной, позволяющей организовать одновременную передачу и прием сигналов с кабеля.
Рис. 3.8. Структурная схема трансивера
Детектор коллизий определяет наличие коллизии в коаксиальном кабеле по повышенному уровню постоянной составляющей сигналов. Если постоянная составляющая превышает определенный порог (около 1,5 В), значит, на кабель работает более одного передатчика.
Развязывающие элементы (РЭ) обеспечивают гальваническую развязку трансивера от остальной части сетевого адаптера и тем самым защищают адаптер и компьютер от значительных перепадов напряжения, возникающих на кабеле при его повреждении.
Стандарт l0Base-5 определяет возможность использования в сети специального устройства - повторителя (repeator).
Повторитель служит для объединения в одну сеть нескольких сегментов кабеля и увеличения тем самым общей длины сети. Повторитель принимает сигналы из одного сегмента кабеля и побитно синхронно повторяет их в другом сегменте, улучшая форму и мощность импульсов, а также синхронизируя импульсы. Повторитель состоит из двух (или нескольких) трансиверов, которые присоединяются к сегментам кабеля, а также блока повторения со своим тактовым генератором. Для лучшей синхроннизации передаваемых бит повторитель задерживает передачу нескольких первых бит преамбулы кадра, за счет чего увеличивается задержка передачи кадра с сегмента на сегмент, а также несколько уменьшается межкадровый интервал IPG.
Стандарт разрешает использование в сети не более 4 повторителей и, соответственно, не более 5 сегментов кабеля. При максимальной длине сегмента кабеля в 500 м это дает максимальную длину сети l0Base-5 в 2500 м. Только 3 сегмента из 5 могут быть нагруженными, то есть такими, к которым подключаются конечные узлы. Между нагруженными сегментами должны быть ненагруженные сегменты, так что максимальная конфигурация сети представляет собой два нагруженных крайних сегмента, которые соединяются ненагруженными сегментами еще с одним центральным нагруженным сегментом. На рис. 3.7 был приведен пример сети Ethernet, состоящей из трех сегментов, объединенных двумя повторителями. Крайние сегменты являются нагруженными, а промежуточный - ненагруженным.
Правило применения повторителей в сети Ethernet l0Base-5 носит название «правило 5-4-Зу. 5 сегментов, 4 повторителя, 3 нагруженных сегмента. Ограниченное число повторителей объясняется дополнительными задержками распространения сигнала, которые они вносят.
Применение повторителей увеличивает время двойного распространения сигнала, которое для надежного распознавания коллизий не должно превышать время передачи кадра минимальной длины, то есть кадра в 72 байт или 576 бит.
Каждый повторитель подключается к сегменту одним своим трансивером, поэтому к нагруженным сегментам можно подключить не более 99 узлов. Максимальное число конечных узлов в сети l0Base-5 таким образом составляет 99*3 = 297 узлов.
К достоинствам стандарта 10Base-5 относятся:
хорошая защищенность кабеля от внешних воздействий;
сравнительно большое расстояние между узлами;
возможность простого перемещения рабочей станции в пределах длины кабеля AUI. Недостатками 10Base-5 являются:
высокая стоимость кабеля;
сложность его прокладки из-за большой жесткости;
потребность в специальном инструменте для заделки кабеля;
останов работы всей сети при повреждении кабеля или плохом соединении;
необходимость заранее предусмотреть подводку кабеля ко всем возможным местам установки компьютеров.
