Форматы и имена объектов SNMP MIB
Для именования переменных базы MIB и однозначного определения их форматов используется дополнительная спецификация, называемая SMI - Structure of Management Information. Например, спецификация SMI включает в качестве стандартного имя IpAddress и определяет его формат как строку из 4 байт. Другой пример - имя Counter, для которого определен формат в виде целого числа в диапазоне от 0 до 232-1.
При описании переменных MIB и форматов протокола SNMP спецификация SMI опирается на формальный язык ASN.1, принятый ISO в качестве нотации для описания терминов коммуникационных протоколов (правда, многие коммуникационные протоколы, например IP, РРР или Ethernet, обходятся без этой нотации). Нотация ASN. 1 служит для установления однозначного соответствия между терминами, взятыми из стандартов, предназначенных для человеческого использования, и теми данными, которые передаются в коммуникационных протоколах аппаратурой. Достигаемая однозначность очень важна для гетерогенной среды, характерной для корпоративных сетей. Так, вместо того чтобы указать, что некоторая переменная протокола представляет собой целое число, разработчик протокола, использующий нотацию ASN.1, должен точно определить формат и допустимый диапазон переменной. В результате документация на MIB, написанная с помощью нотации ASN.1, может точно и механически транслироваться в форму кодов, характерных для сообщений протоколов.
Нотация ASN.1 похожа на другие метаязыки, например нормальную Бэкусову форму, используемую при описании языков программирования, в частности Алгола. Нотация ASN.1 поддерживает базовый набор различных типов данных, таких как целое число, строка и т. п., а также позволяет конструировать из этих базовых типов составные данные - массивы, перечисления, структуры.
Существуют правила трансляции структур данных, описанных на ASN.1, в структуры данных языков программирования, например C++. Соответственно, имеются трансляторы, выполняющие эту работу. Примера описаний данных с помощью ASN.1 приведены ниже при описании протокольных блоков данных SNMP.
Нотация ASN. 1 широко используется при описании многих стандартов OSI, в частности моделей управляемых объектов и структуры сообщений протокола CMIP.
Имена переменных MIB могут быть записаны как в символьном, так и в числовом форматах. Символьный формат используется для представления переменных в текстовых документах и на экране дисплея, а числовые имена - в сообщениях протокола SNMP. Например, символьному имени SysDescr соответствует числовое имя 1, а более точно 1.3.6.1.2.1.1.1.
Составное числовое имя объекта SNMP MIB соответствует полному имени этого объекта в дереве регистрации объектов стандартизации ISO. Разработчики протокола SNMP не стали использовать традиционный для стандартов Internet способ фиксации численных параметров протокола в специальном RFC, называемом «Assigned Numbers» (там описываются, например, численные значения, которые может принимать поле Protocol пакета IP, и т. п.). Вместо этого они зарегистрировали объекты баз MIB SNMP во всемирном дереве регистрации стандартов ISO, показанном на рис. 7.7.
Как и в любых сложных системах, пространство имен объектов ISO имеет древовидную иерархическую структуру, причем на рис. 7.7 показана только его верхняя часть. От корня этого дерева отходят три ветви, соответствующие стандартам, контролируемым ISO, ITU и совместно ISO-ITU. В свою очередь, организация ISO создала ветвь для стандартов, создаваемых национальными и международными организациями (ветвь огд). Стандарты Internet создавались под эгидой Министерства обороны США (Departament of Defence, DoD), поэтому стандарты MIB попали в поддерево dod-internet, а далее, естественно, в группу стандартов управления сетью - ветвь mgmt. Объекты любых стандартов, создаваемых под эгидой ISO, однозначно идентифицируются составными символьными именами, начинающимися от корня этого дерева. В сообщениях протоколов символьные имена не используются, а применяются однозначно соответствующие им составные числовые имена. Каждая ветвь дерева имен объектов нумеруется в дереве целыми числами слева направо, начиная с единицы, и эти числа и заменяют символьные имена.
Поэтому полное символьное имя объекта MIB имеет вид: iso.org.dod.internet.mgmt.mib, а полное числовое имя: 1.3.6.1.2.1.

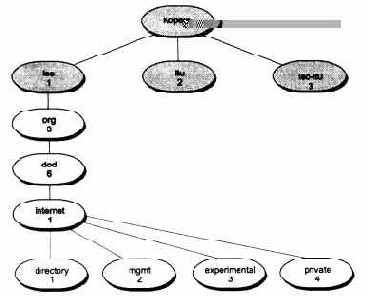

Рис. 7.7.
Пространство имен объектов ISO
Группа объектов private (4) зарезервирована за стандартами, создаваемыми частными компаниями, например Cisco, Hewlett-Packard и т. п. Это же дерево регистрации используется для именования классов объектов CMIP и TMN.
Соответственно, каждая группа объектов MIB-I и MIB-II также имеет кроме кратких символьных имен, приведенных выше, полные символьные имена и соответствующие им числовые имена. Например, краткое символьное имя группы System имеет полную форму iso.org.dod.internet.mgmt.mib.system, а ее соответствующее числовое имя - 1.3.6.1.2.1. Часть дерева имен ISO, включающая группы объектов MIB, показана на рис. 7.8.
Рис. 7.8. Часть дерева имен ISO, включающая группы объектов MIB-I
